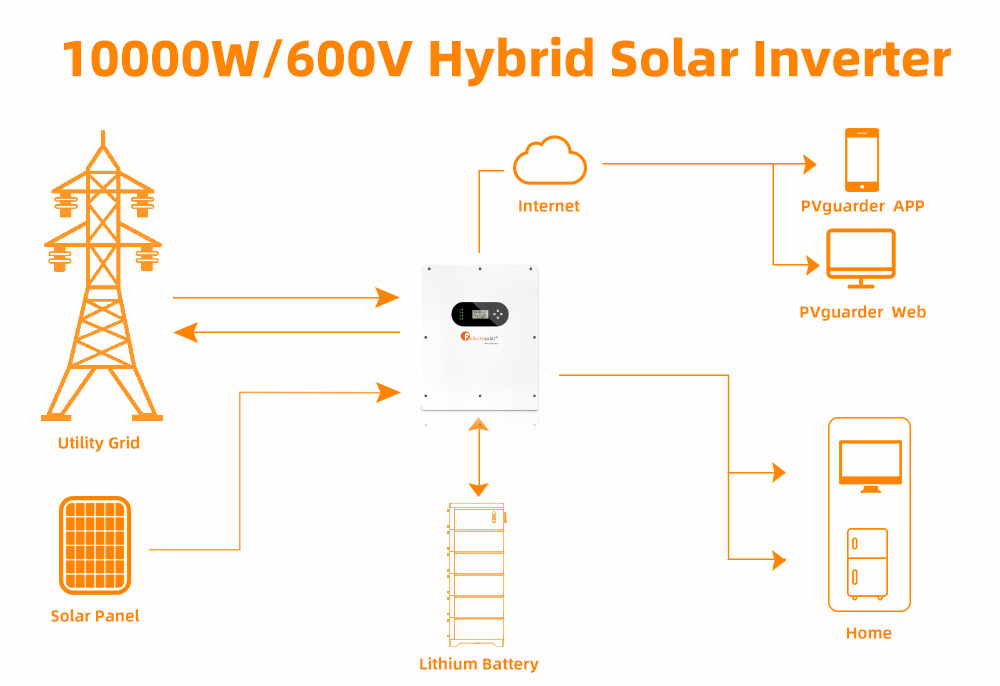

หน้าที่หลักของอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์คือการแปลงกระแสไฟฟ้าตรงที่สร้างจากแผงโซลาร์เซลล์ให้เป็นกระแสไฟฟ้าสลับที่ใช้ในเครื่องใช้ไฟฟ้าภายในบ้าน อินเวอร์เตอร์แบ่งออกเป็นสองประเภท ได้แก่ อินเวอร์เตอร์แบบเชื่อมต่อกับระบบกริดและอินเวอร์เตอร์แบบออฟกริด อินเวอร์เตอร์เหล่านี้ให้พลังงานสูงและต้นทุนต่ำ
ข้อแตกต่างที่ใหญ่ที่สุดของอินเวอร์เตอร์ที่เชื่อมต่อกับกริดคือ อินเวอร์เตอร์นี้ไม่มีแบตเตอรี่สำรอง (แน่นอนว่าสามารถใช้กับแบตเตอรี่สำรองสำหรับไฟฟ้าราคาสูงได้) และกระแสตรงที่ผลิตจากแผงโซลาร์เซลล์จะถูกแปลงเป็นกระแสสลับโดยตรงผ่านอินเวอร์เตอร์และเชื่อมต่อกับโครงข่ายไฟฟ้าสาธารณะโดยตรง แต่ก็มีเกณฑ์บางประการ นั่นคือต้องปฏิบัติตามกฎระเบียบและนโยบายที่เกี่ยวข้องของโครงข่ายไฟฟ้าท้องถิ่น มิฉะนั้นจะไม่สามารถเชื่อมต่อกับโครงข่ายไฟฟ้าได้ และเรามี การควบคุมกริด: VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1; การควบคุมความปลอดภัย: IEC 62109-1/2; IEC62040-1

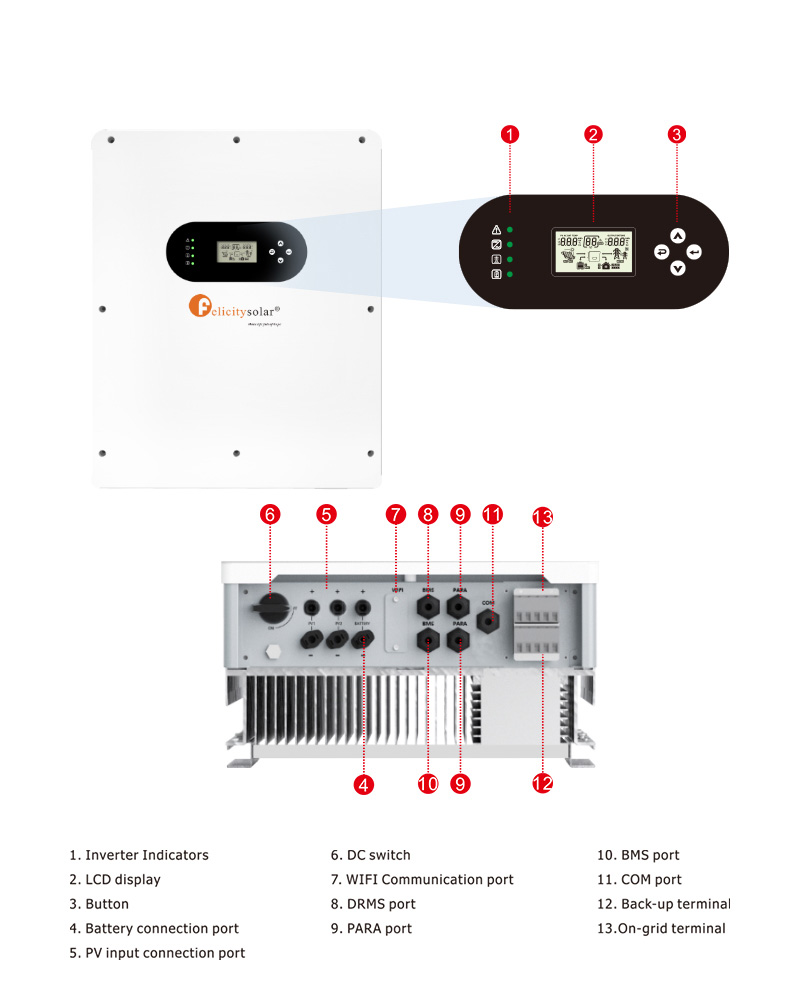

ข้อดีของผลิตภัณฑ์:

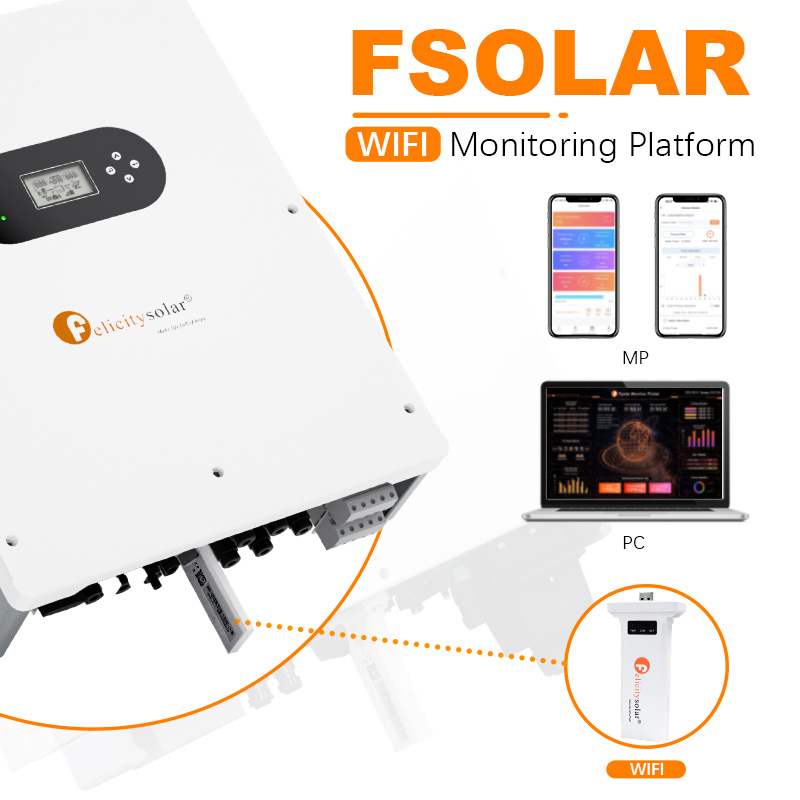

· รองรับ Wi-Fi สำหรับการตรวจสอบผ่านมือถือ
· กระแสไฟชาร์จ/ปล่อยประจุสูงสุด 25A
· ข้อต่อ AC เพื่อปรับปรุงระบบโซลาร์เซลล์ที่มีอยู่
· รองรับการจัดเก็บพลังงานจากเครื่องกำเนิดไฟฟ้าดีเซล

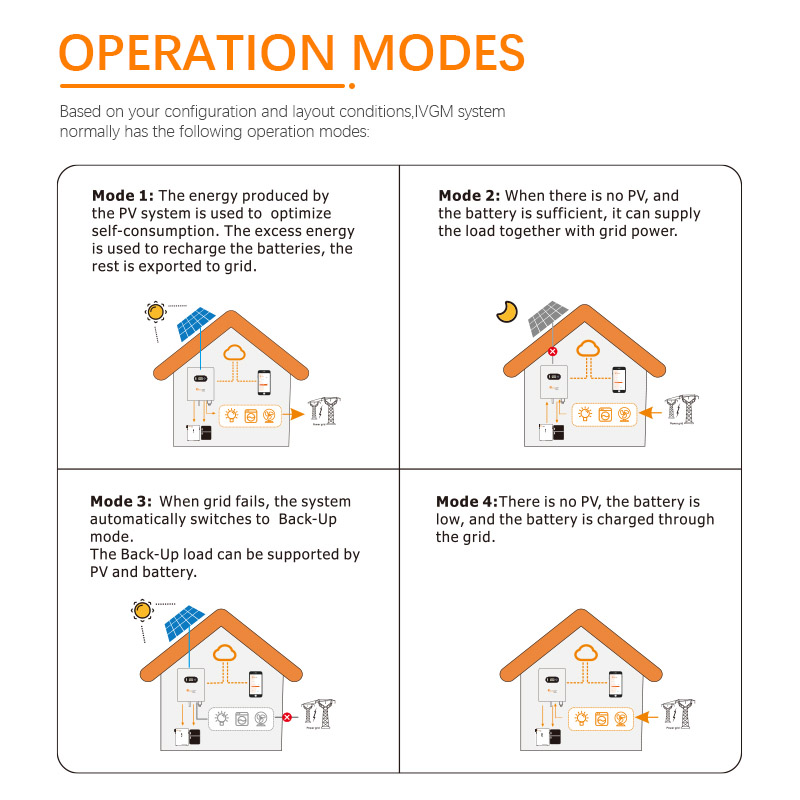

· สามารถสลับแหล่งจ่ายไฟได้อัตโนมัติและใช้เวลาในการสลับภายใน 20 มิลลิวินาที
· ระยะเวลาการรับประกันยาวนาน：10 ปี
· การสื่อสาร RS232/RS485 ที่สะดวกสบาย
· ระดับการป้องกัน IP65
· รองรับความไม่สมดุลของเฟส 3
แผ่นข้อมูล
VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; ตาม 4777.2; เอ็นอาร์เอส 097-2-1;
มอก.62109-1/2; IEC62040-1

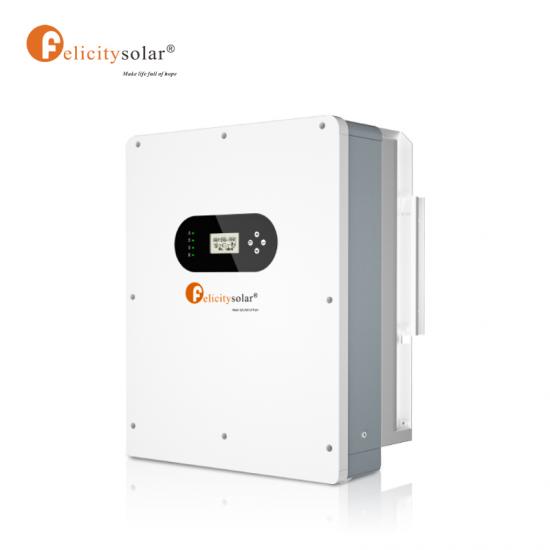

แบบอย่าง
ไอวีจีเอ็ม100600
ข้อมูลอินพุตแบตเตอรี่
ช่วงแรงดันไฟแบตเตอรี่
180โวลต์
~ 5
80โวลต์
กระแสไฟชาร์จและคายประจุสูงสุด
25เอ
กำลังชาร์จและปล่อยประจุสูงสุด
10,000 วัตต์
ประเภทแบตเตอรี่
ลิเธียมไออน
-
กรดตะกั่ว
ข้อมูลอินพุต DC
-
ด้าน PV
-
พลังงาน PV สูงสุดที่แนะนำ
13000 วัตต์
แรงดันไฟ PV สูงสุด
900โวลต์
แรงดันไฟเริ่มต้น
160โวลต์
ช่วงแรงดันไฟฟ้า PV
160V~900V
ช่วงแรงดันไฟฟ้า MPPT
200V~850V
ช่วงแรงดันไฟฟ้า MPPT สำหรับโหลดเต็ม
450V~850V
แรงดันไฟฟ้าที่กำหนด
720 โวลต์
กระแสไฟเข้าสูงสุด
15ก.
-
1
5เอ
กระแสไฟฟ้าลัดวงจรสูงสุด
18เอ
-
18เอ
จำนวนตัวติดตาม/สตริง MPP ต่อตัวติดตาม MPP
2/1
ข้อมูลกริด
แรงดันไฟฟ้าขาเข้าที่กำหนด
230Vac/400
แวค
ช่วงแรงดันไฟฟ้าขาเข้า
184~ 264. 5 สุญญากาศ
-
ความถี่กริดที่กำหนด
50/60 เฮิรตซ์
-
กระแสไฟเข้าสูงสุด
30เอ
กระแสไฟชาร์จสูงสุด
25เอ
กำลังไฟฟ้าขาออก AC สูงสุด
10,000 วัตต์
กระแสไฟฟ้าขาออก AC
20เอ
กระแสไฟขาออกสูงสุด
18เอ
กระแสสลับผ่านต่อเนื่องสูงสุด
30เอ
ปัจจัยกำลัง
-
0
-
99
ปัจจัยกำลังการกระจัด
0.8 ชั้นนำ
···0.8 ล้าหลัง
ทีเอชดีไอ
<3%
ข้อมูลเอาต์พุต AC (สำรอง)
กำลังขับที่กำหนด
10,000VA
-
10,000 วัตต์
กระแสไฟขาออกสูงสุด
30เอ
แรงดันไฟฟ้าขาออก AC ที่กำหนด
230Vac
ความถี่เอาต์พุต AC ที่ได้รับการจัดอันดับ
50
-
60 เฮิรตซ์
ประสิทธิภาพ
ประสิทธิภาพสูงสุด
97.60%
ประสิทธิภาพของยูโร
97.00%
ประสิทธิภาพ MPPT
99.90%
ข้อมูลทั่วไป
ช่วงอุณหภูมิในการทำงาน
- 25 องศาเซลเซียส
-
60 องศาเซลเซียส
-
การลดอุณหภูมิ 45°C
ระดับการป้องกัน
IP65
ความชื้นสัมพัทธ์
100%
แนวคิดการทำความเย็น
ธรรมชาติ
ระดับความสูง
2000 เมตร
การสื่อสาร
RS232
-
RS485
การสื่อสาร BMS
สามารถ
-
RS485
โมดูลมอนิเตอร์
ไวไฟ
-
จีพีอาร์เอส
แสดง
จอ LCD+LED
รูปแบบการติดตั้ง
ติดผนัง
การรับประกัน
10 ปี
การควบคุมกริด
กฎระเบียบความปลอดภัย
อีเอ็มซี
EN6 10 00-6-1
-
EN61000-6-3
น้ำหนักสุทธิ (กก.)
36.2 กก.
น้ำหนักรวม (กก.)
41.5 กก.
ขนาดสินค้า (มม.)
533
-
431
-
213
ขนาดบรรจุภัณฑ์ (มม.)
635
-
533
-
321
รายละเอียดสินค้า
ขอใบเสนอราคา
1.จะเลือกอินเวอร์เตอร์ให้เหมาะสมอย่างไร?
หากโหลดของคุณเป็นโหลดแบบต้านทาน เช่น หลอดไฟ คุณสามารถเลือกอินเวอร์เตอร์แบบคลื่นดัดแปลงได้ แต่หากเป็นโหลดแบบเหนี่ยวนำและโหลดแบบคาปาซิทีฟ เราขอแนะนำให้ใช้อินเวอร์เตอร์ไฟฟ้าแบบคลื่นไซน์บริสุทธิ์
2.ฉันจะเลือกขนาดอินเวอร์เตอร์ได้อย่างไร?
ความต้องการพลังงานไฟฟ้าของโหลดแต่ละประเภทมีความแตกต่างกัน คุณสามารถดูค่าพลังงานไฟฟ้าของโหลดเพื่อกำหนดขนาดของอินเวอร์เตอร์ไฟฟ้าได้
3.จะคำนวณภาระของชั่วโมงการทำงานที่ต้องกำหนดค่าขนาดแบตเตอรี่ได้อย่างไร
โดยปกติเราจะมีสูตรคำนวณ แต่ก็ไม่แม่นยำร้อยเปอร์เซ็นต์ เพราะยังมีสภาพแบตเตอรี่ด้วย แบตเตอรี่เก่าจะมีการสูญเสียอยู่บ้าง ดังนั้นค่านี้จึงเป็นเพียงค่าอ้างอิงเท่านั้น:
ชั่วโมงการทำงาน = ความจุแบตเตอรี่ * แรงดันแบตเตอรี่ * 0.8/กำลังไฟฟ้าโหลด (H = AH*V*0.8/W)
