แนะนำผลิตภัณฑ์

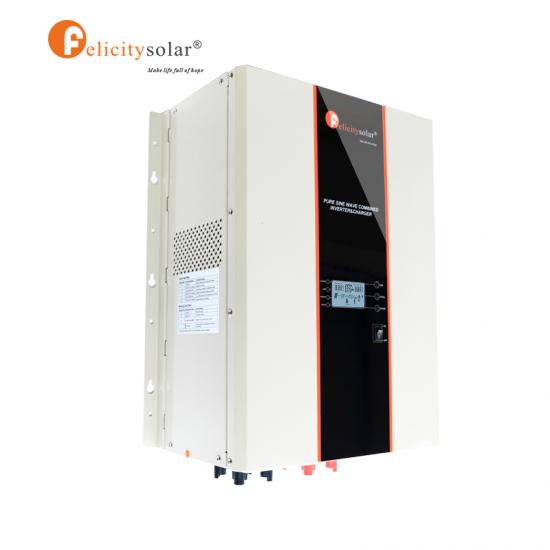

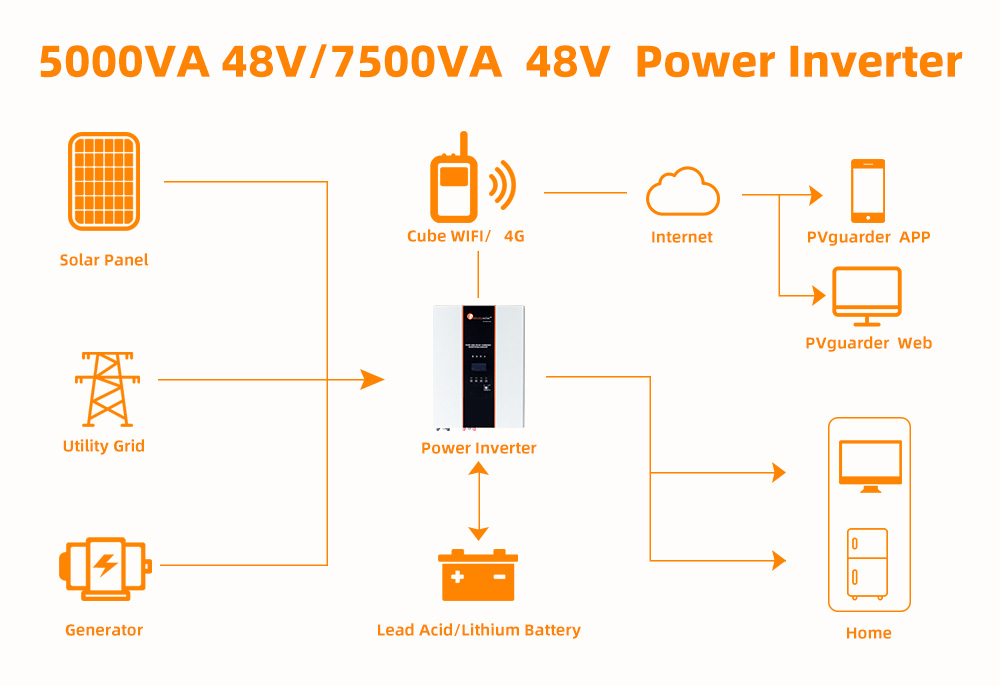

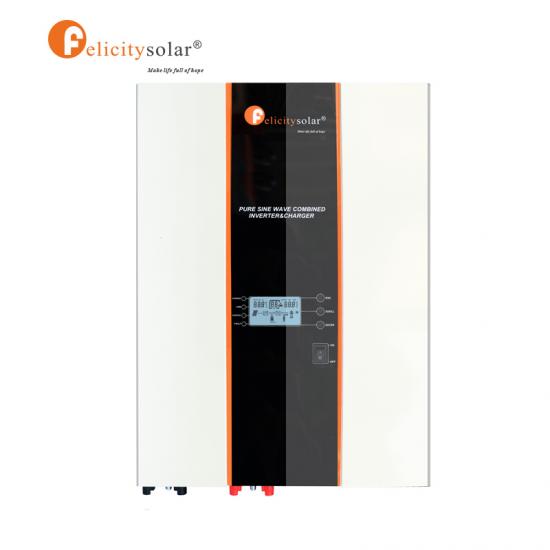

อินเวอร์เตอร์พลังงานแสงอาทิตย์ หรือตัวแปลง หรืออินเวอร์เตอร์ PV จะแปลงเอาต์พุต DC แบบแปรผันของแผงโซลาร์เซลล์แบบโฟโตโวลตาอิก (PV) ให้เป็นกระแสไฟฟ้าสลับความถี่สาธารณูปโภค (AC) ที่สามารถเชื่อมต่อกับเครือข่ายไฟฟ้านอกระบบได้ อินเวอร์เตอร์นี้เป็นส่วนประกอบสำคัญที่สมดุลของระบบในระบบพลังงานแสงอาทิตย์ ช่วยให้สามารถใช้อุปกรณ์ไฟฟ้าที่ใช้พลังงานไฟฟ้ากระแสสลับทั่วไปได้
ข้อได้เปรียบ:
1. ปกป้องความปลอดภัยส่วนบุคคล
2. การชดเชยอุณหภูมิ ปกป้องแบตเตอรี่
3. ป้องกันการชาร์จแบตเตอรี่เกินและการคายประจุ
4. อินเวอร์เตอร์ป้องกันโหลดเกิน ไฟฟ้าลัดวงจรขาออก
5. ป้องกันอุณหภูมิเกิน
6. การป้องกันการย้ายตำแหน่ง
7. ป้องกันกระแสเกินขาเข้าและขาออก AC
8. ป้องกันการลัดวงจรของประจุไฟฟ้า
ใบวันที่
| อินเวอร์เตอร์พลังงานแสงอาทิตย์ IVPS | |||||||||||||||||
| แบบอย่าง | 7548 | ||||||||||||||||
| 7500VA | |||||||||||||||||
| กำลังขับที่กำหนด (W) | 7500va/60000w | ||||||||||||||||
| แรงดันไฟฟ้าขาเข้า DC ปกติ | 48 โวลต์ | ||||||||||||||||
| ข้อมูลจำเพาะโหมดการชาร์จและสาย บน | |||||||||||||||||
| แรงดันไฟฟ้าขาเข้าปกติ | 220Vac | ||||||||||||||||
| การตัดการเชื่อมต่อสายต่ำ | 90Vac±7Vac | ||||||||||||||||
| ช่วงอินพุต AC ที่เชื่อมต่อสายต่ำ | 100Vac±7Vac | ||||||||||||||||
| การตัดการเชื่อมต่อสายสูง | 280Vac±7Vac | ||||||||||||||||
| เชื่อมต่อสายไฮไลน์ใหม่ | 270Vac±7Vac | ||||||||||||||||
| รูปคลื่นแรงดันไฟฟ้าขาออก | เช่นเดียวกับรูปคลื่นอินพุต | ||||||||||||||||
| ประสิทธิภาพ (โหมดไลน์) | ≥95% (โหลด R ที่กำหนด และแบตเตอรี่ชาร์จเต็ม) | ||||||||||||||||
| สวิตช์ถ่ายโอนระดับคะแนน | ไฟฟ้ากระแสสลับ 40A | ||||||||||||||||
| ระยะเวลาถ่ายโอน (AC ถึง DC) | 15ms (โดยทั่วไป) | ||||||||||||||||
| เวลาถ่ายโอน (DC ถึง AC) | 15ms (โดยทั่วไป) | ||||||||||||||||
| ผ่านไปโดยไม่ต้องใช้แบตเตอรี่ | ใช่ | ||||||||||||||||
| กระแสไฟฟ้าเกินอินพุต | ไฟฟ้ากระแสสลับ 40A | ||||||||||||||||
| แรงดันเอาต์พุตปกติ | ขึ้นอยู่กับชนิดของแบตเตอรี่ | ||||||||||||||||
| แรงดันไฟชาร์จสูงสุด | กระแสตรง 40A | ||||||||||||||||
| การควบคุมกระแสชาร์จ | ปรับกระแสไฟชาร์จได้: 0A,10A,20A,30A,40A | ||||||||||||||||
| ขนาดเบรกเกอร์ | ขึ้นอยู่กับชนิดของแบตเตอรี่หรือกำหนดเอง | ||||||||||||||||
| การป้องกันการชาร์จเกิน | ใช่ | ||||||||||||||||
| อัลกอริทึม | การประชุมสามัญประจำปี | ||||||||||||||||
| น้ำท่วม | |||||||||||||||||
| ตัวเอง | |||||||||||||||||
| ข้อมูลจำเพาะโหมดอินเวอร์เตอร์ | |||||||||||||||||
| รูปคลื่นแรงดันไฟฟ้าขาออก | คลื่นไซน์บริสุทธิ์ | ||||||||||||||||
| โรงงานไฟฟ้า | 1 | ||||||||||||||||
| แรงดันไฟฟ้าขาออกที่กำหนด | 220Vac±5% | ||||||||||||||||
| ความถี่เอาต์พุตที่กำหนด (Hz) | 50±0.3Hz/60±0.3Hz (ปรับได้) | ||||||||||||||||
| ระบบป้องกันการโอเวอร์โหลด (SMPS) | 60 วินาทีที่โหลด≥150%; 120 วินาทีที่โหลด 105%-150% | ||||||||||||||||
| ระดับการกระชากไฟ | กำลังไฟ 2* เป็นเวลา 5 วินาที | ||||||||||||||||
| สามารถสตาร์ทไฟฟ้าได้ | ใช่ | ||||||||||||||||
| การป้องกันไฟฟ้าลัดวงจรขาออก | ใช่ | ||||||||||||||||
| กระแสโอเวอร์โหลดเอาต์พุต | ไฟฟ้ากระแสสลับ 40A | ||||||||||||||||
| แรงดันไฟฟ้าขาเข้า DC ที่กำหนด | 48โวลต์ดีซี | ||||||||||||||||
| สัญญาณเตือนแบตเตอรี่ต่ำ | 11.5V/23V/46Vdc@โหลด<50%;11V/22V/44Vdc@โหลด>=50% | ||||||||||||||||
| ต่ำ การกู้คืนแบตเตอรี่ | 11.75V/23.5V/47Vdc@โหลด<50%;11.5V/23V/46Vdc@โหลด>=50% | ||||||||||||||||
| การปิดระบบอินพุต DC ต่ำ | 10.75V/21.5V/43Vdc@โหลด<50%;10.5V/21V/42Vdc@โหลด>=50% | ||||||||||||||||
| สัญญาณเตือนและข้อผิดพลาดอินพุต DC สูง | 15.75Vdc±0.4/31.50Vdc±0.4V/63Vdc±0.4V | ||||||||||||||||
| การกู้คืนอินพุต DC สูง | 15.5Vdc±0.4/31.0Vdc±0.4V/62Vdc±0.4V | ||||||||||||||||
| การดำเนินงานแบบพอเหมาะ | 0 ℃ ถึง 40 ℃ | ||||||||||||||||
| ช่วงการเก็บรักษาอุณหภูมิ | -15 ℃ -60 ℃ | ||||||||||||||||

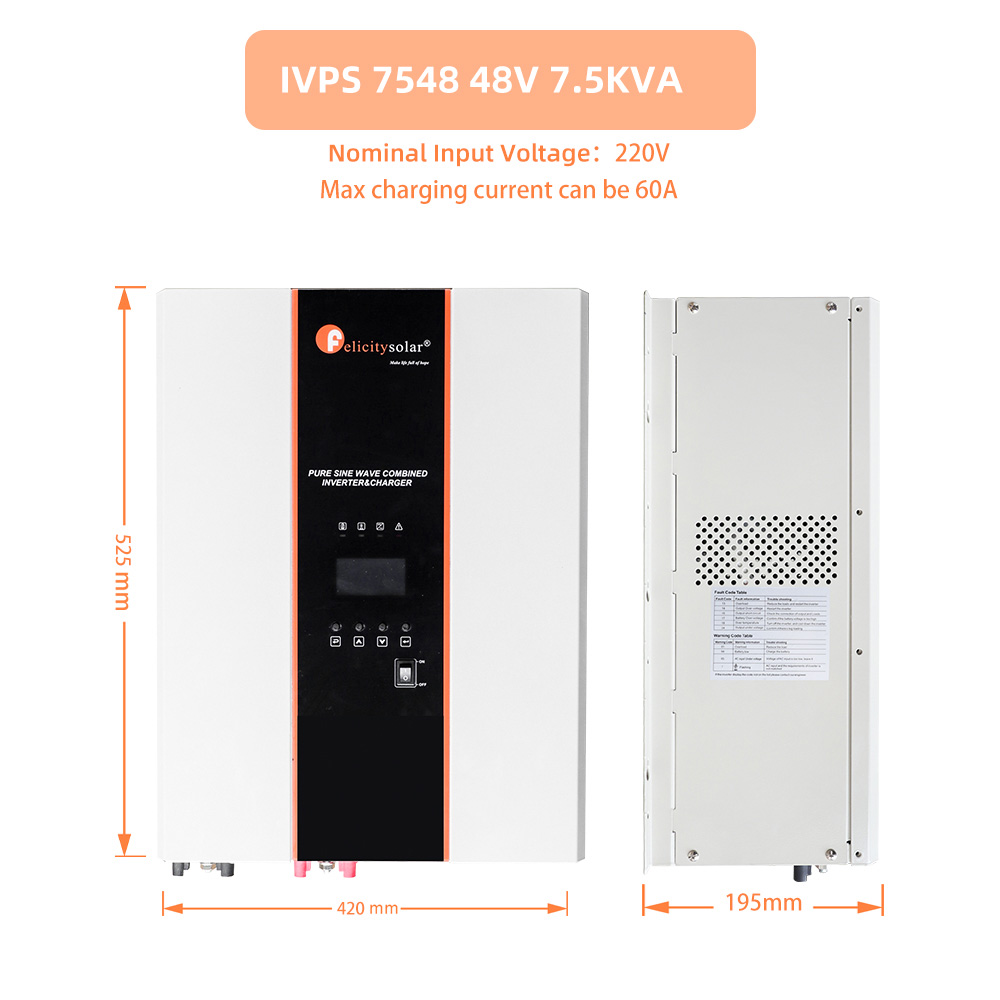

| ขนาด(มม.) | 765*329*298มม. | ||||||||||||||||
รายละเอียดสินค้า
เทคโนโลยีการวิจัยและพัฒนา
ขั้นตอนการติดตั้ง:
1. ตรวจสอบแรงดันไฟฟ้า DC ของอินเวอร์เตอร์ให้สอดคล้องกับแรงดันไฟฟ้าของแบตเตอรี่

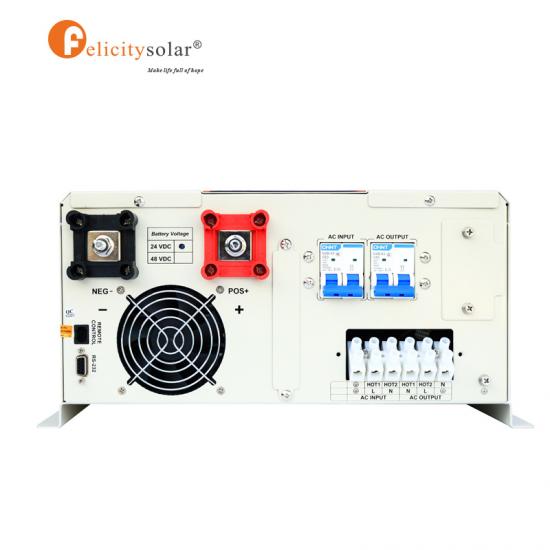

2. ตรวจสอบให้แน่ใจว่าขั้วบวก (สีแดง) ของอินเวอร์เตอร์เชื่อมต่อกับขั้วบวก (สีแดง) ของแบตเตอรี่ และขั้วลบ (สีดำ) ของอินเวอร์เตอร์เชื่อมต่อกับขั้วลบ (สีดำ) ของแบตเตอรี่ จากนั้นขันสกรูให้แน่น
3. เปิดอินเวอร์เตอร์แล้วตรวจดูว่าดีหรือไม่ ถ้าดีให้ปิด
4. เชื่อมต่อกับไฟฟ้ากระแสสลับ / สายดิน เปิดอินเวอร์เตอร์และดูว่าทำงานปกติหรือไม่ (ชาร์จแบตเตอรี่ แสดงกระแสไฟชาร์จ) หากเป็นเช่นนั้น ให้ปิดอินเวอร์เตอร์
5. เชื่อมต่อกับสายโหลด/สายดิน และเปิดอินเวอร์เตอร์ (โหมดประหยัดพลังงานอัตโนมัติ หรือ โหมดประหยัดพลังงานปิด)
6. เปิดโหลด
