การแนะนำ:
บทนำโดยย่อ MPPT (Maximum Power Point Tracking) หรือตัวติดตามจุดพลังงานสูงสุด คือตัวแปลงไฟฟ้ากระแสตรงเป็นไฟฟ้ากระแสตรงอิเล็กทรอนิกส์ที่ปรับให้แผงโซลาร์เซลล์ (PV) และแบตเตอรี่สำรองหรือโครงข่ายไฟฟ้าสาธารณูปโภคทำงานสอดคล้องกันอย่างเหมาะสมที่สุด กล่าวโดยสรุปคือ MPPT จะแปลงกระแสไฟฟ้ากระแสตรงแรงดันสูงจากแผงโซลาร์เซลล์ (และเครื่องกำเนิดไฟฟ้าพลังงานลมบางรุ่น) ให้เป็นแรงดันไฟฟ้าต่ำที่จำเป็นสำหรับการชาร์จแบตเตอรี่
เมื่อเทียบกับตัวควบคุม PWM ทั่วไป เทคโนโลยี MPPT จะช่วยเพิ่มประสิทธิภาพการชาร์จได้มากถึง 20% และอาจช่วยลดพลังงานของแผงโซลาร์เซลล์ที่จำเป็นได้
แผ่นข้อมูล
| แบบอย่าง | SCCM10048 | |||||
| แรงดันไฟฟ้าอินพุตพลังงานแสงอาทิตย์สูงสุด | 190โวลต์ | |||||
| แรงดันไฟฟ้าระบบที่กำหนด | 12,24,48VDC(กระแสตรง การตรวจจับอัตโนมัติ) | |||||
| กระแสไฟแบตเตอรี่สูงสุด | 45เอ | |||||
| ช่วงแรงดันไฟฟ้า MPPT แบบอาร์เรย์ DC | 12VDC/24VDC/48VDC | |||||
| ช่วงแรงดันไฟฟ้า MPPT ของอาร์เรย์ PV | 15-190VDC/30-190VDC-60-190VDC | |||||
| กำลังไฟฟ้าเข้าสูงสุด | 12 โวลต์-1375 วัตต์ | |||||
| 24 โวลต์-2750 วัตต์ | ||||||
| 48 โวลต์-5500 วัตต์ | ||||||
| อัลกอริทึมการชาร์จ | 3 ขั้นตอน | |||||
| ขั้นตอนการชาร์จไฟ | จำนวนมาก, การดูดซึม, ลอยตัว จำนวนมาก, การดูดซึม, ลอยตัว | |||||
| ค่าสัมประสิทธิ์การชดเชยอุณหภูมิ | -5mV/℃/เซลล์(25℃ref.) -5mV/℃/เซลล์(25℃ref.) | |||||
| ช่วงการชดเชยอุณหภูมิ | 0℃ ถึง +50℃ 0℃ ถึง +50℃ | |||||
| จุดตั้งค่าชดเชยอุณหภูมิ | การดูดซึม, ลอยตัว การดูดซึม, ลอยตัว | |||||
| จุดตั้งค่าการชาร์จ | ขั้นการดูดซึม ขั้นการดูดซึม ขั้นลอย | |||||
| แบตเตอรี่น้ำท่วม | 14.6V/29.2V/58.4V 14.6V/29.2V/58.4V 13.5V/27V/54V | |||||
| แบตเตอรี่ ARG/เจล (ค่าเริ่มต้น) | 14.1V/28.2V/56.4V 14.1V/28.2V/56.4V 13.5V/27V/54V | |||||
| แรงดันไฟชาร์จเกิน | 15V/30V/60V 15V/30V/60V | |||||
| แรงดันไฟรีสตาร์ทเกิน | 14.5V/29V/58V 14.5V/29V/58V | |||||
| แรงดันไฟคายประจุแบตเตอรี่ | 8.5V/17V/34V 8.5V/17V/34V | |||||
| แรงดันไฟแบตเตอรี่เกิน | 9V/18V/36V 9V/18V/36V | |||||
| ขนาดสินค้า(สูง*กว้าง*ลึก,มม.) | 283*180*105มม. | |||||
| น้ำหนักผลิตภัณฑ์(กก.) | 5.1 กก. | |||||
| ช่วงอุณหภูมิโดยรอบ | 0℃ ถึง +55℃ | |||||
| อุณหภูมิในการจัดเก็บ | -40℃ ถึง 75℃ | |||||
| ความชื้น | 0%-90%RH (ไม่มีการควบแน่น) | |||||
| สิ่งที่แนบมา | IP31 (ในร่มและมีช่องระบายอากาศ) | |||||

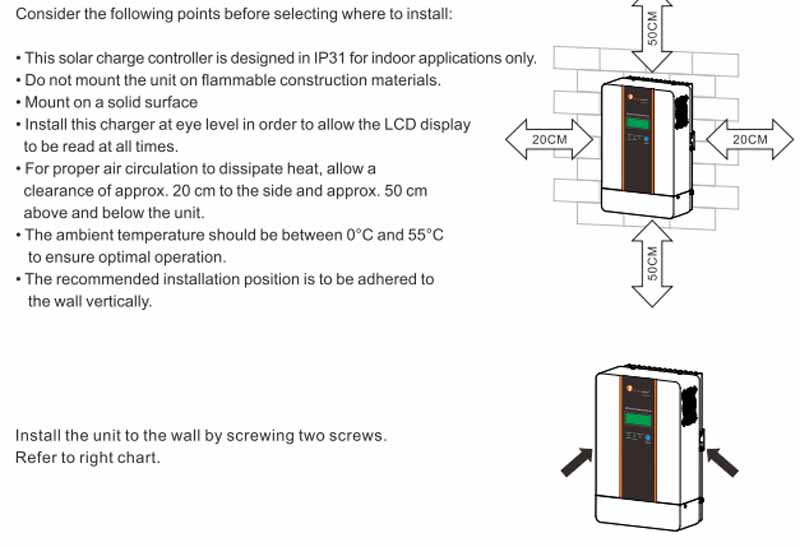

การติดตั้งหน่วย
