คุณสมบัติของผลิตภัณฑ์:
1. เซ็นเซอร์วัดอุณหภูมิแบตเตอรี่ (BTS) ทำหน้าที่ตรวจจับอุณหภูมิโดยอัตโนมัติ
การชดเชยอุณหภูมิ
2. การตรวจจับแรงดันแบตเตอรี่อัตโนมัติ
3. รองรับแบตเตอรี่ตะกั่วกรดหลากหลายชนิด รวมถึงแบตเตอรี่แบบเปียก
แบตเตอรี่ AGM และแบตเตอรี่เจล
4. สล็อตอัจฉริยะแบบบูรณาการที่เข้ากันได้กับการสื่อสาร SNMP/MODBUS

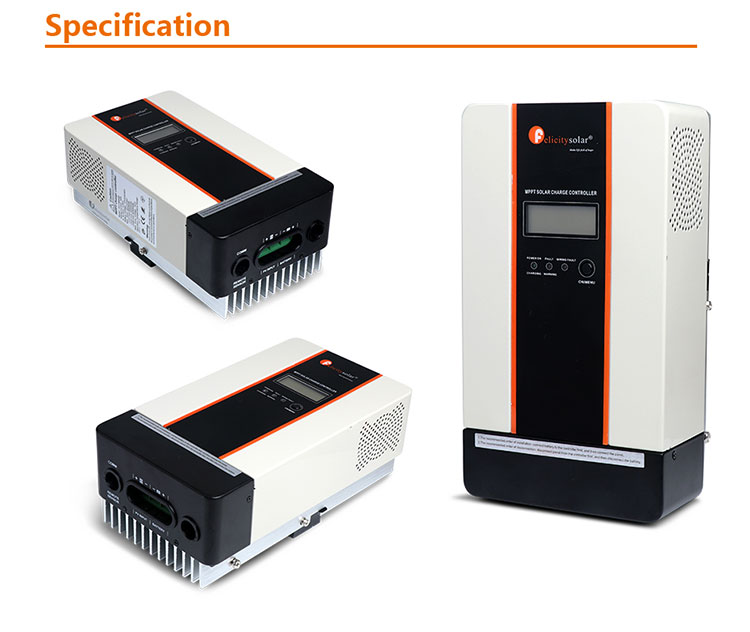

แผ่นข้อมูล
| แบบอย่าง | SCCM4548 | ||||
| แรงดันไฟฟ้าอินพุตพลังงานแสงอาทิตย์สูงสุด | 145โวลต์ | ||||
| แรงดันไฟฟ้าระบบที่กำหนด | 12,24,48VDC (ตรวจจับอัตโนมัติ) | ||||
| กระแสไฟแบตเตอรี่สูงสุด | 45เอ | ||||
| ช่วงแรงดันไฟฟ้า MPPT แบบอาร์เรย์ DC | 12VDC/24VDC/48VDC | ||||
| ช่วงแรงดันไฟฟ้า MPPT ของอาร์เรย์ PV | 15-115VDC/30-115VDC-60-115VDC | ||||
| กำลังไฟฟ้าเข้าสูงสุด | 12 โวลต์-625 วัตต์ | ||||
| 24 โวลต์-1250 วัตต์ | |||||
| 48 โวลต์-2500 วัตต์ | |||||
| อัลกอริทึมการชาร์จ | 3 ขั้นตอน | ||||
| ขั้นตอนการชาร์จไฟ | จำนวนมาก, การดูดซึม, ลอยตัว จำนวนมาก, การดูดซึม, ลอยตัว | ||||
| ค่าสัมประสิทธิ์การชดเชยอุณหภูมิ | -5mV/℃/เซลล์(25℃ref.) -5mV/℃/เซลล์(25℃ref.) | ||||
| ช่วงการชดเชยอุณหภูมิ | 0℃ ถึง +50℃ 0℃ ถึง +50℃ | ||||
| จุดตั้งค่าชดเชยอุณหภูมิ | การดูดซึม, ลอยตัว การดูดซึม, ลอยตัว | ||||
| จุดตั้งค่าการชาร์จ | ขั้นการดูดซึม ขั้นการดูดซึม ขั้นลอย | ||||
| แบตเตอรี่น้ำท่วม | 14.6V/29.2V/58.4V 14.6V/29.2V/58.4V 13.5V/27V/54V | ||||
| แบตเตอรี่ ARG/เจล (ค่าเริ่มต้น) | 14.1V/28.2V/56.4V 14.1V/28.2V/56.4V 13.5V/27V/54V | ||||
| แรงดันไฟชาร์จเกิน | 15V/30V/60V 15V/30V/60V | ||||
| แรงดันไฟรีสตาร์ทเกิน | 14.5V/29V/58V 14.5V/29V/58V | ||||
| แรงดันไฟคายประจุแบตเตอรี่ | 8.5V/17V/34V 8.5V/17V/34V | ||||
| แรงดันไฟแบตเตอรี่เกิน | 9V/18V/36V 9V/18V/36V | ||||
| ขนาดสินค้า(สูง*กว้าง*ลึก,มม.) | 283*160*105 มม. | ||||
| น้ำหนักผลิตภัณฑ์(กก.) | 4.0 กก. | ||||
| ช่วงอุณหภูมิโดยรอบ | 0℃ ถึง +55℃ | ||||
| อุณหภูมิในการจัดเก็บ | -40℃ ถึง 75℃ | ||||
| ความชื้น | 0%-90%RH (ไม่มีการควบแน่น) | ||||
| สิ่งที่แนบมา | IP31 (ในร่มและมีช่องระบายอากาศ) | ||||

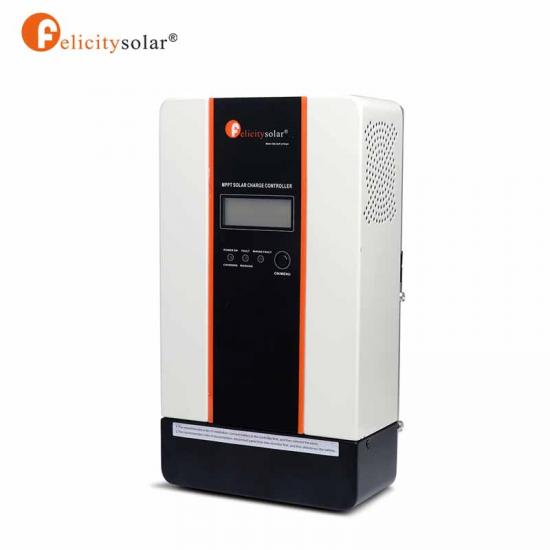

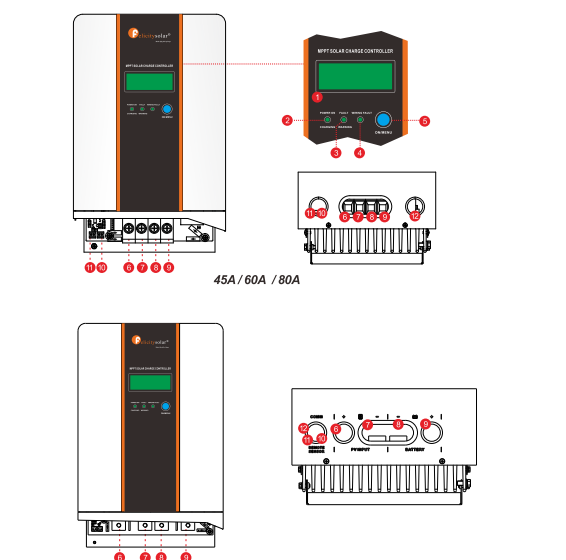

ภาพรวมผลิตภัณฑ์
1. จอแสดงผล LCD
2. ไฟแสดงสถานะเปิดเครื่อง/กำลังชาร์จ
3. ไฟแสดงความผิดปกติและคำเตือน
4. ไฟแสดงความผิดพลาดของสายไฟ
5. ปุ่มควบคุมการทำงาน

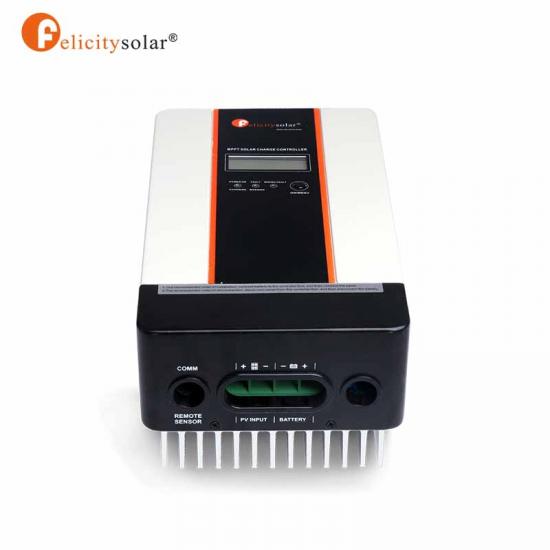

6. PV บวก +
7. PV เนกาทีฟ -
8. ขั้วลบของแบตเตอรี่ -
9. แบตเตอรี่บวก +
10. ขั้วตรวจจับแรงดันไฟแบตเตอรี่
11. ขั้วต่อเซ็นเซอร์อุณหภูมิระยะไกล
12. พอร์ตการสื่อสาร
